3620系列板對板連接器：0.50mm間距，高密度微型互連方案

2026-02-27 17:21

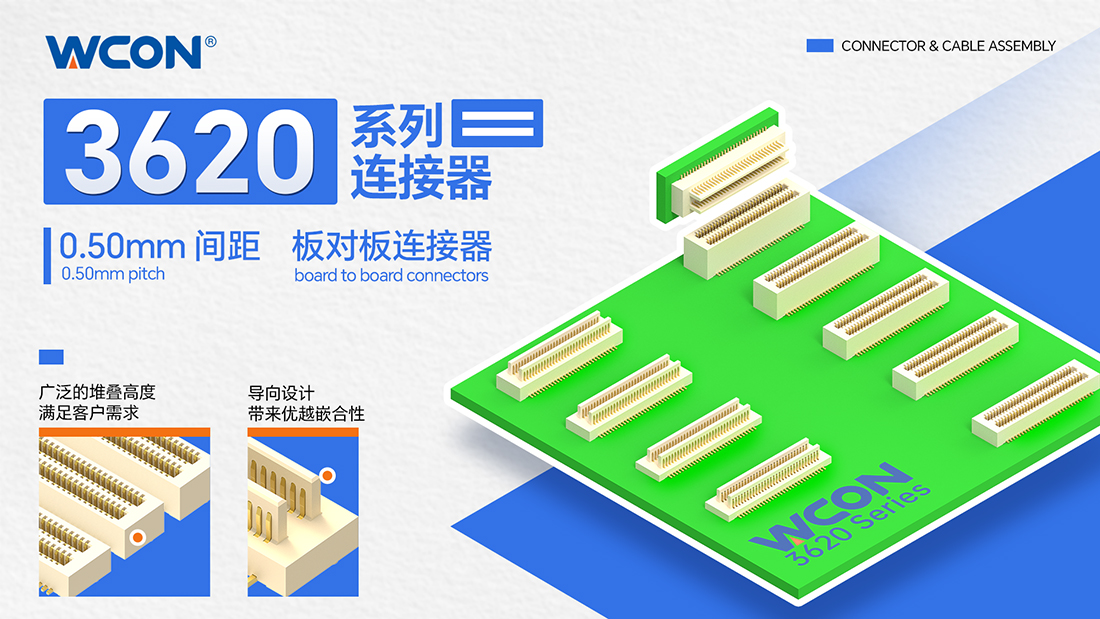

隨著工業設備向小型化與高集成度方向持續演進，對板對板連接器的空間利用率與嵌合可靠性提出了更高要求。維峰電子推出的3620系列是一款間距0.50mm的超小型板對板連接器，采用雙槽結構設計，支持多種電路尺寸與堆疊高度，可靈活適配緊湊型設計需求。



該產品通過導向結構實現優越嵌合性，獨特的端子接觸設計進一步優化電氣接觸性能，滿足高密度穩定傳輸要求。3620系列適用于自動化設備、PLC、控制面板及無人機等工業場景，為微型化設備提供可靠的互連解決方案。







產品特征 性能規格
- 導向設計，易于裝配; - 額定電流：0.5A
- 可選定位柱，穩定連接; - 額定電壓：50V AC

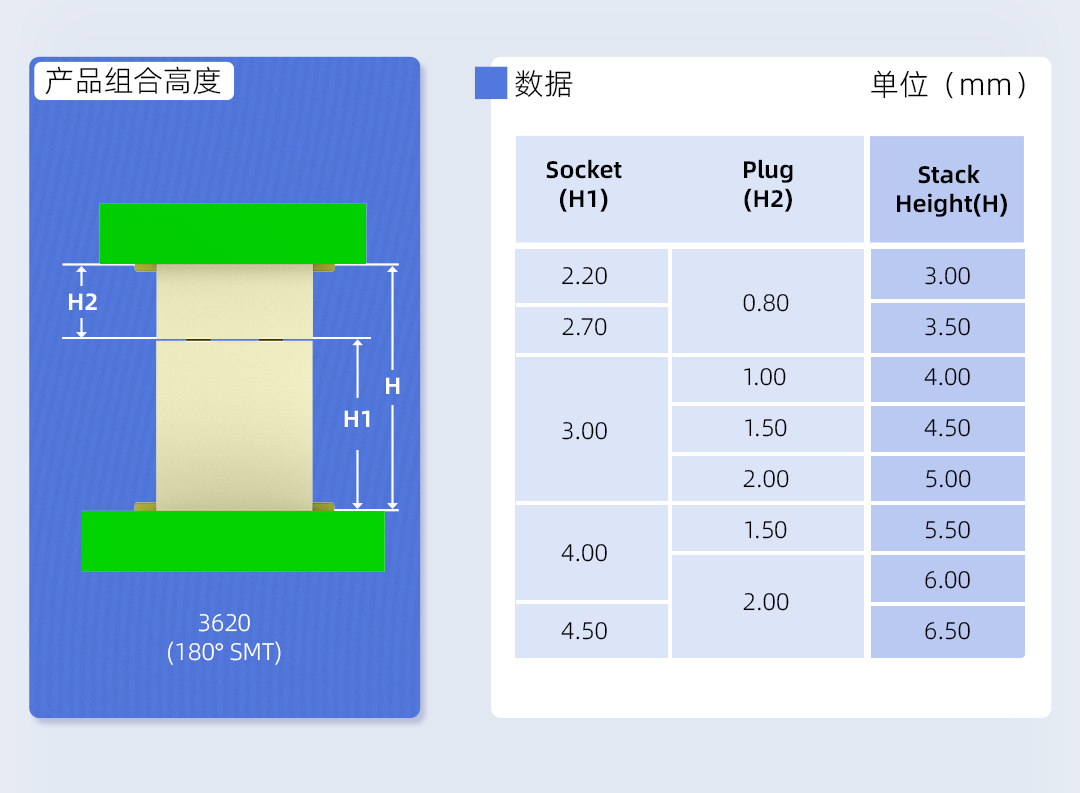

- 堆疊高度：提供3.00–6.50mm可選 - 絕緣電阻：100MΩ Min
- 耐電壓：50V AC/Min
- 工作溫度：-40°C~+105°C





標準  應用領域
- EIA 364 - 工業控制與自動化
- IEC 60512 - 消費電子





選型一覽表





3620系列板對板連接器
