WF2012系列車規級線到板連接器：2.00mm間距，精密緊湊，雙重鎖定

2026-03-28 17:11

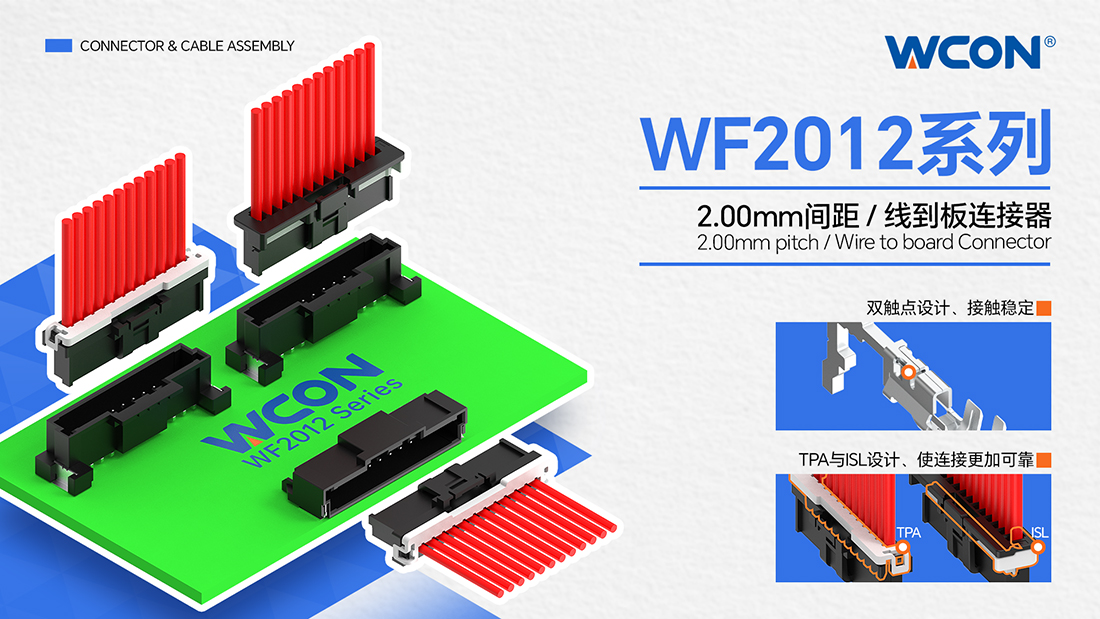

在汽車電子與工業控制向高集成、高可靠方向持續演進的趨勢下，連接器在抗振動、耐沖擊及空間利用率等方面，面臨更高要求。維峰電子推出的WF2012系列是一款間距2.00mm的車規級線到板連接器，采用高密度、小體積設計，端子雙觸點結構有效保障接觸穩定性與抗振耐沖擊性能。



該系列可選二次端子鎖ISL與TPA設計，在提升電氣接觸可靠性與保持力的同時實現緊湊布局；插入時發出清晰的咔噠聲，確保快速、安全的連接，滿足嚴苛環境下的穩定互連需求。







產品特征 性能規格
- 二次鎖止設計，增強對配保持力 - 額定電流：3.0A
- 雙觸點端子，提高連接穩定性 - 額定電壓：125V AC
- 水平與垂直連接，靈活配接 - 絕緣電阻：1000MΩ Min
- 緊湊型結構，節省安裝空間 - 耐電壓:    500V AC/Min
- 工作溫度：-40°C~+125°C
- 適用線徑：22~24 AWG





 標準 應用領域
- EIA 364 - 電驅控制系統，車燈控制系統
- SAE/USCAR-2 - 工業自動化
- 燈光控制系統，場景控制系統

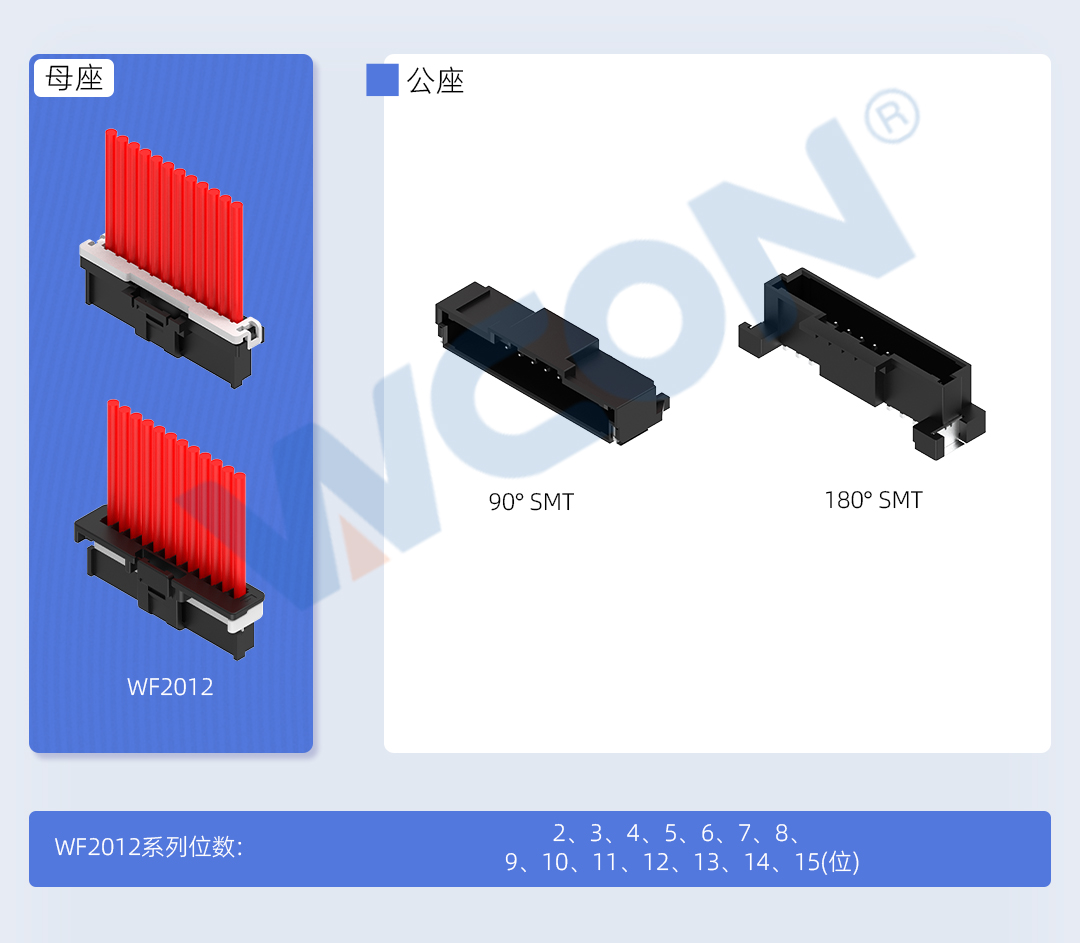

選型一覽表



WF2012系列汽車線對板連接器
