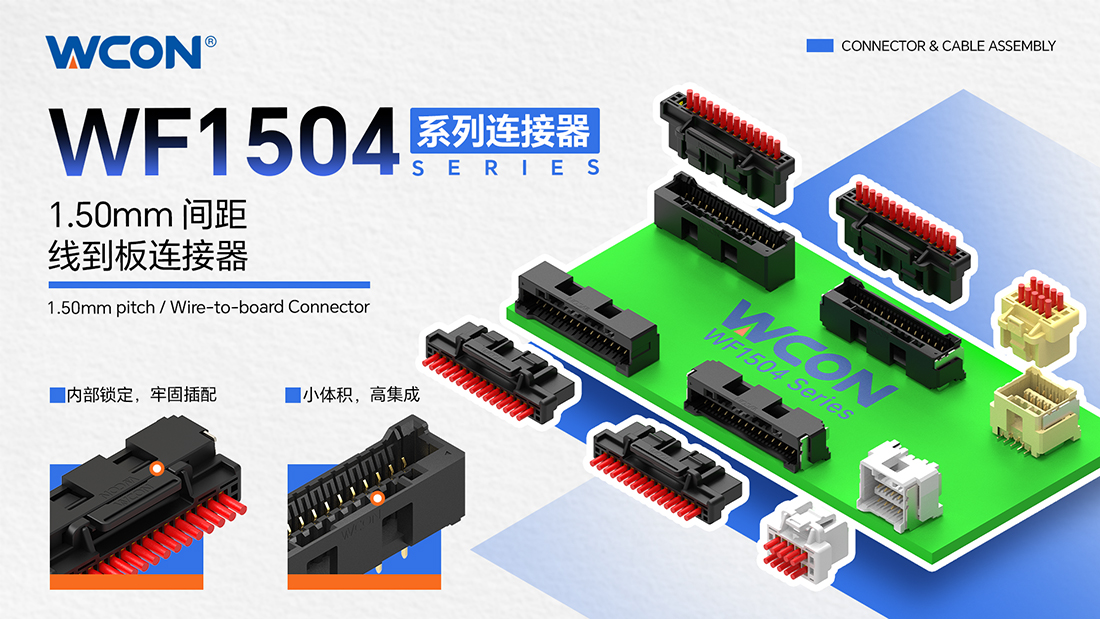

WF1504系列1.5mm間距線對板連接器：內鎖防振，緊湊小巧
2026-04-16 10:38
在工業設備與新能源汽車向高密度集成與復雜化方向發展的背景下，對連接器在有限空間內實現高可靠、低插拔力及抗振鎖定的需求日益突出。維峰電子WF1504系列是一款間距1.50mm的線對板連接器，提供單排與雙排、貼裝與通孔多種規格，支持垂直與直角安裝方式，靈活適配不同對插角度。
其采用內部鎖定結構，配合咔嗒聲確認鎖緊狀態，有效防止振動或沖擊導致松脫；DIP板端獨特的K腳端子與兩點接觸設計可降低接觸電阻、防止端子彎曲，確保高接觸可靠性；SMT板端則通過增強型金屬焊片提升PCB保持力。該系列適用于空間緊湊、高機械要求的場景，在降低裝配復雜性的同時實現卓越的插拔精度與耐用性。
| 產品特點 | 性能規格 |
| - 內置鎖扣設計，增強保持力； | - 額定電流：5.0A |
| - 雙觸點端子，提高穩定性； | - 額定電壓：100V AC |
| - 水平與垂直連接，靈活配接； | - 絕緣電阻：1000MΩ Min |
| - 板端固定片設計，抗振動。 | - 耐電壓: 1000V AC/Min |
| - 工作溫度：-40° C~+125° C | |
| - 適用線徑：24~30 AWG |
| 標準 | 應用 |
| - SAE/USCAR-2 | - 電驅控制系統、車燈控制系統； |
| - 工業自動化 |
選型一覽表
